重低音喇叭的相位調整

簡介 | 測量實例 | 計算延遲

計算所需的延遲

  1. 首先要確定分頻點。在這個例子為：80赫茲（Hz）

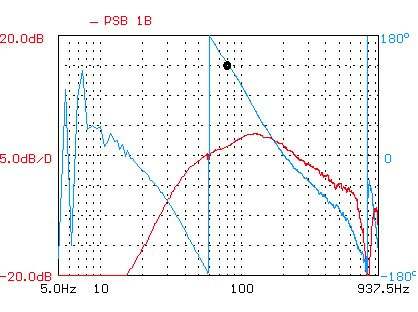

  2. 接下來您需要依據主喇叭來調整重低音喇叭的相位偏移。在這個例子中，我們將使用上圖4所示，在這一點上，主喇叭的相位偏移為135度，重低音喇叭為-180度。這意味著我們需要添加一個-45度的相位偏移到重低音喇叭上，才能與前置喇叭的相位對齊。45度是一個週期（360）的八分之一。
  3. 利用下面公式計算在分頻點的波長距離：

    4. 波長= 344 /頻率- （常溫下，公尺）

    波長= 344 / 80

    波長= 4.3公尺

  4. 現在轉換到週期的相位偏移

    5. 週期=相位偏移/ 360

    週期= -45 / 360

    週期= -0.125

  5. 現在將波長乘以週期

    6. 在這種情況下的距離補償為 -0.125×4.3 = - 0.5公尺

    換句話說，重低音喇叭的距離設定應該進行調整。把這個數字加入到實際的距離中。如果您重低音喇叭距聆聽位置的實際距離是4公尺，那麼您應該輸入3.5公尺。距離調整的正負號是非常重要的。利用這樣的技巧，我們可以欺騙AVR讓它以為重低音喇叭比實際近0.5公尺，而將重低音訊號延遲聲音傳播0.5公尺距離的時間。

    有些讀者會對相位調節與重低音喇叭距離設定之間的關係有所疑問。首先，我們需要認知到，在類比電路中的相位調整總是在相位響應曲線中加入「負相位角」。而在我們的功放板上，即使我們已經使用0度和180度的刻度，但它真正應該解讀為-180度，所以要注意的重點是『在時域中所加的延遲時間』=『所加的負相位角』=『在AVR中所減的實際距離』。
